CAD Modellierung

BASIc

Digitales 3D-Laseraufmaß und Aufbereitung der Punktewolke

3D Punktewolke in allen gängigen Formaten

BASIC Plus

Detailtiefe 1

Zusätzlich zu Basic:

Schematische 2D CAD Grundrisse.

Premium

Detailtiefe 2

Zusätzlich zu Basic:

Vereinfachtes 3D-CAD Modell.



Planunterlagen mit Bemaßung mit mittlerem Detailierungsgrad.

Premium Plus

Detailtiefe 3

Zusätzlich zu Basic:

Detailliertes 3D-CAD Modell.



Planunterlagen mit Bemaßung mit hohem Detailierungsgrad.

Basic

BASIC

3D Aufmaß

Ergebnis:

Darstellungen:

  • Punktewolke in verschiedenen Dateiformaten (.e57/.rcp/.pts/.ptx)

  • Schnitte durch die Punktewolke im PDF Format

  • Registrierungsbericht mit Auswertungen

Verwendung:

  • Konservierung des IST-Zustandes

  • Planungsbasis für für Kunden die selbst im Umgang mit Punktewolken geschult sind

Basic Plus

BASIC PLUS

Detailtiefe 1


Ergebnis:

  • Punktewolke

  • Einfache schematische 2D CAD Grundrisse mit Bemaßung (DXF, DWG, PDF)

Darstellungen:

  • Schematischer Grundriss mit Bemaßung

  • Angabe der lichten Höhe pro Raum (geringste Raumhöhe)

  • Türen und Fenster werden nur schematisch dargestellt

  • Raumstempel mit Angabe der Nettoraumfläche

Verwendung:

  • Grundrisse für Makler

  • Flächenmanagement

  • Planungsgrundlage für den Vorentwurf

Premium

PREMIUM

Detailtiefe 2

Detailstufen - Scanplan 3D.png

Ansicht

Grundriss

3D-Ansicht

Schnitt

Ergebnis

Darstellungen:

  • Außenabmessungen und lichte Raummaße

  • Wand- und Deckenstärken

  • Darstellung aller Außen- und Innenwände

  • Dachaufbau bzw. Holzbalkendecken werden als eine Einheit dargestellt (z.B: UK Dachsparren - OK Dachbelag)

  • Türen und Fenster werden mit Unterteilungen und Öffnungsrichtung dargestellt

  • Öffnungen werden schematisch dargestellt (Bsp.: Fensterlaibungen, Fensterbank, Einbautiefe werden nicht exakt wie in der Realität modeliiert)

  • Relevante Bauteile für die Flächenberechnung werden dargestellt (Stützen, Nischen, Dach- bzw. Deckenschrägen)

  • Gefälle werden nicht nachmodelliert, sondern die geringste Raumhöhe wird angenommen

Verwendung:

  • Planungsgrundlage für den Vorentwurf bzw. Entwurf

  • Basis für die Genehmigungsplanung

  • Projektentwicklung

Premium Plus

PREMIUM PLUS

Detailtiefe 3

Detailstufen - Scanplan 3D.png

Ansicht

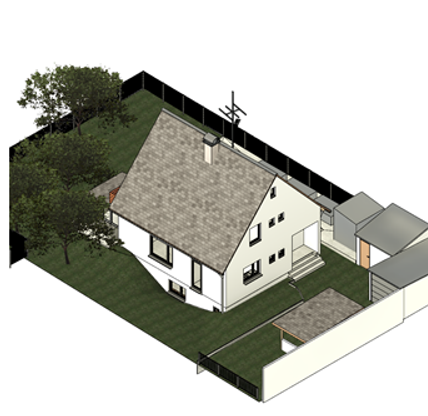

3D-Ansicht

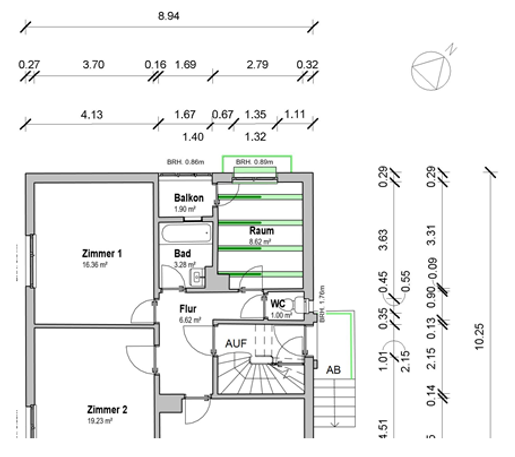

Grundriss

Schnitt

Ergebnis:

Darstellungen:

  • Detaillierte Darstellung von Öffnungen  (Heizkörpernischen, Fensterlaibungen, Fensterbänke etc.)

  • Detaillierte Ausarbeitung von sichtbaren konstruktiven Elementen wie z.B. Holzbalkendecken, Sparren, Pfetten, Fachwerk etc.)

  • Darstellung von Geländern auf Balkonen, Terrassen etc.

  • Darstellung von Verformungen wie z.B. Gefälle im Fußboden, schief verlaufende Wände etc.

  • Darstellung Außenanlagen

  • Geländeverlauf (ca. 5-7m umliegend des Gebäudes)

  • Bäume, Böschungen etc.

Verwendung:

  • Planungsgrundlage für die Genehmigungs- bzw. Ausführungsplanung

  • Basis für die Werkplanung

  • Erweiterungs- bzw. Umbaumaßnahmen, welche eine detaillierte Planungsgrundlage benötigen
